產品簡介
直流避雷器是電力系統中常見的保護裝置，用于保護電力設備免受過電壓的損害。然而，直流避雷器本身也可能存在故障，并且故障的發生可能會導致電力系統的運行異常甚至設備的損壞。為了及時發現和診斷直流避雷器的故障，直流避雷器故障錄波器被引入。直流避雷器故障錄波器可以監測和記錄故障時的電壓和電流波形，并且通過對波形進行分析，可以確定故障的類型和原因，幫助工程師進行故障診斷和處理。直流避雷器故障錄波器的背景技術主要包括以下幾個方面：故障檢測技術：直流避雷器故障錄波器需要能夠準確地檢測故障時的電壓和電流波形。常見的技術包括采樣和采集電壓電流信號，并進行濾波、放大和數字化處理。波形記錄與存儲技術：直流避雷器故障錄波器需要能夠記錄和存儲大量的波形數據。通常采用高速存儲器或者固態存儲器來實現對波形數據的記錄和存儲。波形分析與診斷技術：直流避雷器故障錄波器需要能夠?qū)τ涗浀牟ㄐ螖?shù)據進行分析和診斷。常見的技術包括頻譜分析、時間域分析、小波變換等，以確定故障的類型、原因和嚴重程度。數據顯示與通信技術：直流避雷器故障錄波器需要能夠?qū)⒎治鼋Y(jié)果以可視化的方式呈現給用戶。常見的技術包括液晶顯示屏、數據傳輸接口等，以便用戶可以方便地查看和分析故障記錄。
產品優點
直流避雷器故障錄波器的實用新型內容主要集中在故障檢測、錄波功能、高精度測量、可編程參數和可視化界面等方面，旨在提供一種方便快捷、準確可靠的方法來檢測和記錄直流避雷器的故障情況。這將有助于電力系統的設備維護和故障診斷工作。通過內置的電流傳感器和電壓傳感器，直流避雷器故障錄波器可以實時監測直流避雷器的工作狀態。當直流避雷器發生故障時，錄波器會記錄下故障波形。直流避雷器故障錄波器采用高精度的測量電路和采樣技術，可以準確測量直流避雷器故障時的電流和電壓，并記錄下完整的波形特征。可以將故障波形以數字形式存儲在內部存儲器中，或者通過數據接口傳輸?shù)酵獠吭O(shè)備進行進一步分析。還可以根據用戶需求進行參數設置，例如采樣率、記錄時間間隔等，以便滿足不同故障檢測的需求。直流避雷器故障錄波器通常配備液晶顯示屏，可以實時顯示故障波形和相關參數，方便用戶進行實時觀察和分析。
使用條件
測量范圍與精度為線路電流：0～630A，±1%；對地電場：0～4095；線纜溫度：-50℃～+100℃，±1℃。短距無線通信指標為：工作頻率：430～510MHz；發射功率：≤10mW（10dBm）；接收靈敏度：≥-90dBm；通信速率：250kbps；通信距離： ≤100m。
波形圖
系統組成
直流避雷器在線監測系統主要由直流在線監測儀、直流故障錄波儀以及后臺在線監測系統三個部分組成。直流避雷器在線監測系統接入了現場的網關，通過網關將數據推送至南方電網電力全域物聯網平臺。

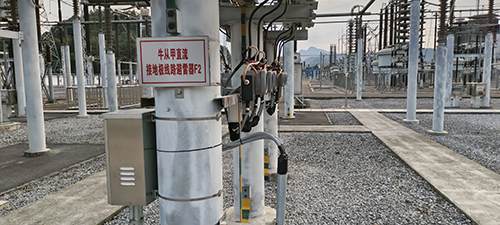

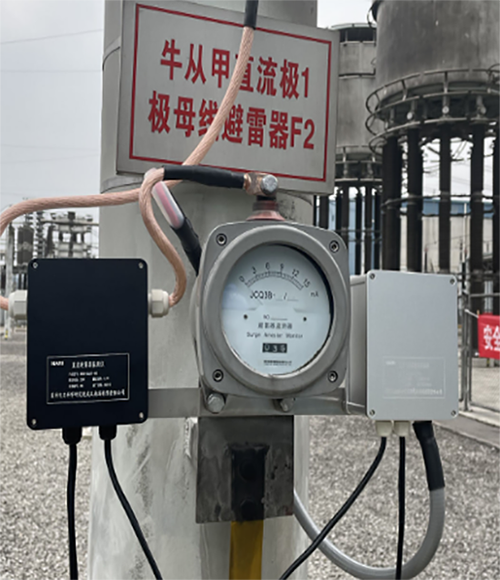

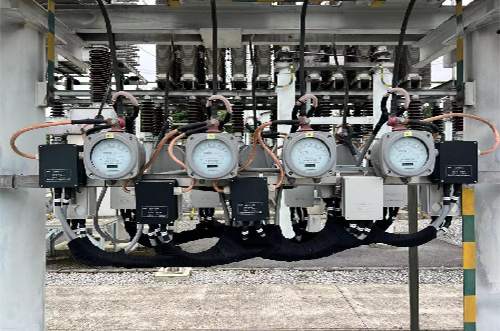

現場安裝圖
